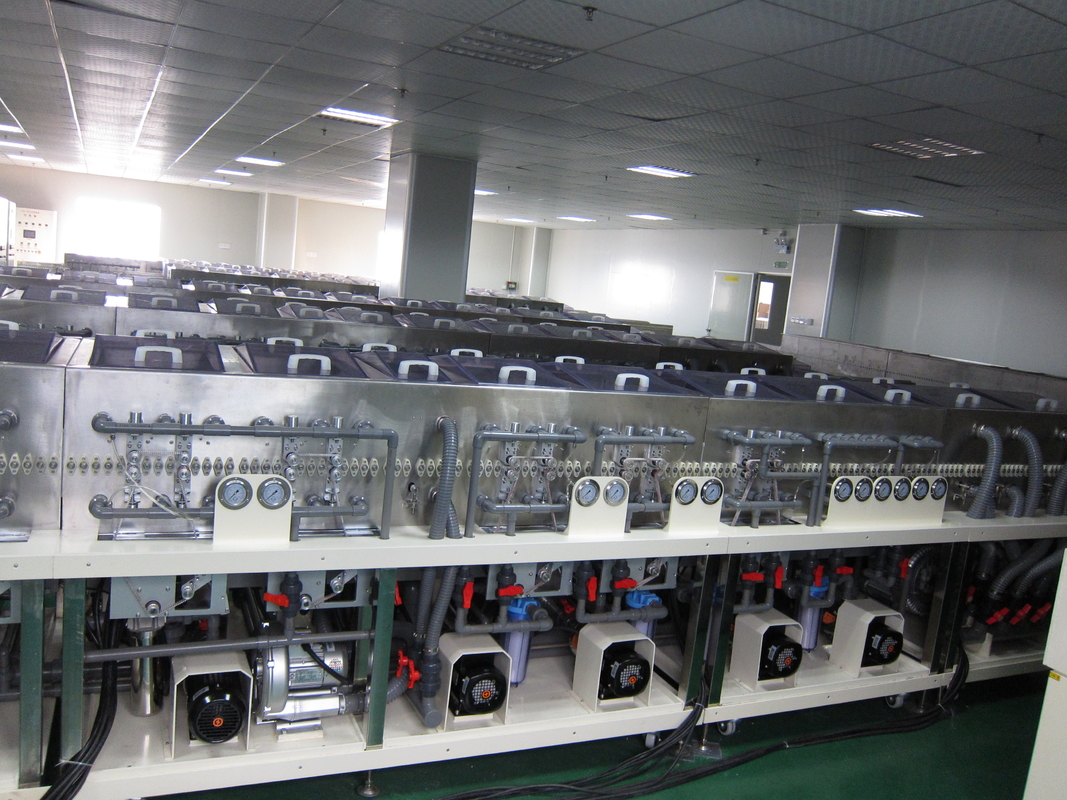

HS-ITO500 Endüstriyel Ultrason Ekipmanları Kaplama Ön Cam Yıkama 35KW Güç

CCS-ITO500 Endüstriyel Ultrason Ekipmanları Kaplama Ön Cam Yıkayıcı 35KW Güç

İlk olarak, cihaz adı ve modeli
1.1 Ekipman Adı: Düz Cam Yıkama
1.2 Ekipman Modeli: CCS-ITO500 Kaplama Ön Cam Yıkayıcı
İkincisi, ekipman kullanımı
2.1 Cam yüzeylerin temizlenmesi ve kurutulması
Üçüncüsü, ekipman üretimi (temizleme) yeteneği
3.1 İş parçası boyutu: MIN: 75mmX50mm MAX: 400mmX500mm
3.2 taşıma hızı: 2.5m / dak (1 ~ 6m / dak ayarlanabilir)
3.3 substrat kalınlığı: 0.2 ~ 2mm

Dördüncü, üretim (temizlik) kalite standartları
4.1, iş parçasının yüzeyinde 1um'un üzerinde parçacık yok ve 1um'un altındaki parçacıklar 1 / cm2'den az
4.2, temizlik sonrası cam yüzeyinde leke, su izi ve çizik yok
4.3, cam temizleme işleminde kart yok, laminasyonlar
V. İşlem akışı ve parametreleri
5.1 Süreç
Besleme bölümü → ön püskürtme → rüzgar kesme1 → yıkama rulo fırça temizleme 1 + 2 → rüzgar kesme 2 → saf su rulo fırça temizleme 1 + 2 → orta basınçlı püskürtme yıkama → BJ temizleme → DI su püskürtme yıkama → DI su yıkama → iki set hava bıçağı kesim suyunun → iki set sıcak hava kurutma → boşaltma bölümü + statik eleme cihazı
5.2 Ekipman tasarımı: iş parçası soldan sağa
Altıncı, ekipman parametreleri ve teknik gereksinimler
6.1 Ekipman boyutu ve malzemeleri
6.1.1 Ekipman vücut ölçüsü: (L) 7650 × (W) 1500 × (H) Üretimde 1200mm hafif fark
6.1.2 Gövde malzemesi: 304 paslanmaz çelik plakadan ve = 4mm malzemeden yapılmıştır.
6.1.3 Raf malzemesi: SUS304 çelik kare geçiş 50X50X2
6.1.4 Su haznesi malzemesi: "Güney Asya" şeffaf / fildişi PVC pano ve = 10
6.1.5 Kabuk kapı paneli: "Güney Asya" şeffaf / fildişi PVC pano ve = 6
6.1.6 Üst kapak: "Güney Asya" şeffaf PVC pano ve = 6
6.2 Ekipman güç gereksinimleri
6.2.1 Güç kaynağı: 380VAC ± 10V / 50Hz
6.2.2 Tüm makinenin toplam güç tüketimi: 35KW
6.2.3 Su tüketimi: 20 ～ 30L / Min (15 MW veya daha fazla saf su)
6.2.4 Hava tüketimi: 600L / dak Basınç: 0.4Mpa
6.2.5 Toplam giriş borusu: UPVC 1 ”
6.2.6 Toplam tahliye: UPVC 2 ”
6.2.7 Sprey borusu: UPVC 3/4 ”
6.3 Cihazın genel tanımı
6.3.1 Ekipman yapısı
Temizleme makinesi esas olarak püskürtme sistemi, rulo fırça sistemi, BJ sistemi, havalı bıçaklı kurutma sistemi, sirkülasyon filtresi sistemi, otomatik sıcaklık kontrolü ısıtma sistemi, sıvı seviye otomatik kontrolü ve otomatik sıvı dolumu sisteminden oluşmaktadır bir raf kontrol paneli ve bir kontrol sistemi.
6.4 Cihazın ana bileşenlerinin tanımı

6.4.1 Transfer bölümü
※ Substrat transfer yöntemi: silindir ve kauçuk rulo transfer çapı φ26mm
Ayarlanabilir şanzıman hız aralığı: 1 ~ 6m / dak
※ Şanzıman hız ayar modu: dijital ekran çevirici veya düğme invertör ayarı
Ra T iletim hızı göstergesi: dijital gösterge
※ Tahrik konumu: Şanzıman sistemi yağmurlama sisteminden yalıtılmıştır (deponun harici tahriki)
※ Aktarma mili aralığı: 30 mm, fırça 65 mm'dir.

6.4.2 Besleme bölümü
Section Besleme bölümü uzunluğu: L = 490mm
※ Yapılandırma: Sensör Tahrik sistemi: CPG motoru: 1 / 2P 3∮380V.
