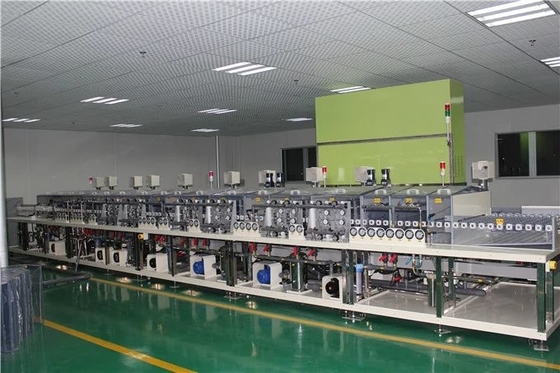

Yüksek Basınçlı SMT Şablon Temizleyici, SMT Basınçlı Yıkama Makinesi Besleme Bölümüyle Kolay Kullanım

Yüksek Basınçlı SMT Şablon Temizleyici, SMT Basınçlı Yıkama Makinesi Besleme Bölümüyle Kolay Kullanım

^{(1) Önce üfleyiciyi açtıktan sonra ısıtıcıyı açtığınızdan emin olun. Önce ısıtıcıyı kapattıktan sonra üfleyiciyi kapatın.
(2) Cam levhanın kalınlığı değiştiğinde, ilk önce rüzgar bıçağının yüksekliği ayarlanmalıdır, aksi takdirde zarara neden olur.
(3) Motorun şanzımanını durdurmadan önce, hız regülatörünü sıfıra indirdiğinizden emin olun.
(4) Acil durumlarda kullanılabilecek konsolda bir acil durdurma düğmesi vardır.
(5) Cam, besleme bölümü sınırlarına yerleştirilmelidir.
(6) Yıkama suyu tankına musluk suyu eklerken, su seviyesi 250MM'yi geçmemelidir. Su seviyesi 200MM'den düşük olduğunda, zamanla su ilave edilmelidir.
Makinenin günlük bakımını ve bakımını yapmak çok önemlidir. Genellikle makinenin hareketli parçalarına, su yolu sistemine, hava yolu sistemine ve elektrik sistemine dikkat etmelisiniz. Acil bir durumda, aracı derhal durdurun.}

Dört Tanklı Hidrokarbon Temizleme Makinesi 800kg Endüstriyel Uygulama V Yiv Açma Yuvası

^{1. Ultrasonik temizleme (ilk tank):
Etkili iç oluk boyutu: yaklaşık 500 × 400 × 400mm
Tank gövdesinin yapısı: Tank gövdesinin malzemesi yüksek kalitede ithal edilmiş SUS316L ve 2mm paslanmaz çelik plakadan imal edilmiştir. Deponun dibinde bir boşaltma vanası bulunur ve tabanda bir giriş tipi ultrasonik titreşim plakası bulunur. Şok levhasının dibinde, ayrılabilir bir paslanmaz çelik filtre ağı, harici bir paslanmaz çelik şamandıra tipi sıvı seviye göstergesi, otomatik bir sıvı seviyesi alarm sistemi ve arkada bir taşma portu bulunur. Her yuva için bir V oluğu tasarlayın. Aşırı safsızlıkların kolayca temizlenmesi için flanşlı bir cüruf portu ile donatılmıştır. Solventin eşit şekilde sirküle edilmesini sağlamak için bir sirkülasyon sistemi ile donatılmıştır.}

^{Ultrasonik sistem: Ultrasonik jeneratör, transdüser, kablo vb.}

^{Ultrasonik jeneratör: Ultrasonik jeneratör, Chengchengshan'ın kendini geliştirmesini benimsemiştir ve uzun ömürlüdür. Aşırı yük koruması, sıvı seviye frekansının otomatik takibi, tam dijital tarama ve diğer fonksiyonlar. Güç dönüşüm verimliliği% 95'in üzerine ulaşabilir ve güç çıkışı istikrarlı ve güvenilirdir.}

<sup>dönüştürücü:
1. Dönüştürücü gücü: 50W / adet; dönüştürücü frekansı: 28KHz.
2. Japonya'dan ithal edilen "Bundo" gofret dönüştürücüsünü benimsemek;
3. Dönüştürücü yapıştırma işlemine giriş: Dönüştürücünün yapıştırma yüzeyi ilk önce yapıştırmadan önce kumlanır ve daha sonra vida ekim makinesi tarafından ekilir; bu nedenle, dönüştürücü bağlama sırasında özel bir yapıştırıcı ile yapıştırılmıştır. Transdüserin uzun çalışma saatleri boyunca düşmemesini sağlamak için vidalarla sıkılır.</sup>

^{Kablo: Ultrasonik jeneratörün yüksek frekanslı elektrik sinyali, ultrasonik dönüştürücüye kablo üzerinden iletilir. (Kablo uzunluğu gerçek duruma göre ayarlanabilir).}

^{2. Hidrokarbon gaz giderici ultrasonik temizleme (ikinci tank)}

^{Etkili iç oluk boyutu: 500 * 400 * 400mm}

^{Tank gövdesinin yapısı: Tank gövdesinin malzemesi yüksek kalitede ithal edilmiş SUS316L ve 2mm paslanmaz çelik plakadan imal edilmiştir. Deponun dibinde bir boşaltma vanası bulunur ve tabanda bir giriş tipi ultrasonik titreşim plakası bulunur. Şok levhasının dibinde, ayrılabilir bir paslanmaz çelik filtre ağı, harici bir paslanmaz çelik şamandıra tipi sıvı seviye göstergesi, otomatik bir sıvı seviyesi alarm sistemi ve arkada bir taşma portu bulunur. Her yuva için bir V oluğu tasarlayın. Aşırı safsızlıkların kolayca temizlenmesi için flanşlı bir cüruf portu ile donatılmıştır. Solventin eşit şekilde sirküle edilmesini sağlamak için bir sirkülasyon sistemi ile donatılmıştır.}

^{Ultrasonik sistem: Ultrasonik jeneratör, transdüser, kablo vb.}

^{Ultrasonik jeneratör: Ultrasonik jeneratör, Chengchengshan'ın kendini geliştirmesini benimsemiştir ve uzun ömürlüdür. Aşırı yük koruması, sıvı seviye frekansının otomatik takibi, tam dijital tarama ve diğer fonksiyonlar. Güç dönüşüm verimliliği% 95'in üzerine ulaşabilir ve güç çıkışı istikrarlı ve güvenilirdir.}

^{dönüştürücü:}

<sup>1, dönüştürücünün gücü: 50W / adet; Dönüştürücünün frekansı: 40KHz.
2. Japonya'dan ithal edilen "Bundo" gofret dönüştürücüsünü benimsemek;
3. Dönüştürücü yapıştırma işlemine giriş: Dönüştürücünün yapıştırma yüzeyi ilk önce yapıştırmadan önce kumlanır ve daha sonra vida ekim makinesi tarafından ekilir; bu nedenle, dönüştürücü bağlama sırasında özel bir yapıştırıcı ile yapıştırılmıştır. Transdüserin uzun çalışma saatleri boyunca düşmemesini sağlamak için vidalarla sıkılır.</sup>

^{Kablo: Ultrasonik jeneratörün yüksek frekanslı elektrik sinyali, ultrasonik dönüştürücüye kablo üzerinden iletilir. (Kablo uzunluğu gerçek duruma göre ayarlanabilir).
Sirkülasyonlu filtrasyon sistemi: Patlamaya dayanıklı pompa, manometre ve paslanmaz çelik torba filtreden oluşur. Temizleme sıvısı, bir kendi kendine dolaşım oluşturmak üzere (hazne → Y bölme → sirkülasyon pompası → filtre → vakum temizleyici → sıvı depolama tankı) içinden geçer ve temizleme sıvısındaki yabancı maddeler süzülür.}

^{Akış pompası ve sirkülasyon pompasının kaldırıcısının kuvveti, temizleme sıvısındaki askıya alınmış tozun alınmasını ve filtrasyon hassasiyetinin 10 ism olmasını sağlar (özel koşullara göre ayarlanabilir).}

^{Vakum gaz giderici: akış: 8m3 / saat}

^{Isıtma kontrol sistemi: termokupl sıcaklık ölçümü, dijital ekran sıcaklık kontrolörü, sıcaklık kontrol aralığı: oda sıcaklığı 1 ~ 100 ° C ayarlanabilir, kilitlenebilir.
Düşük sıvı seviyesi koruma sistemi: Temizleme deposunun sıvı seviyesi ayarlanan değerden düşük olduğunda, şamandıra tipi sıvı seviye kontrolü kayan düğmeye dokunur, tankın ısıtma ve sirkülasyon pompası gücünü işaret eder ve keser.}

^{Temizleme çözeltisi: hidrokarbon yıkama maddesi.
Diğer teknik gereklilikler: tank gövdesi yalıtım pamuğu ile kaplanmıştır ve cüruf ağzı, taşma deliği ve sıvı tahliye deliği sağlanmaktadır.}

^{3. Buharlı temizlik (üçüncü işlem)
Etkili alan boyutu: 500 * 400 * 400mm
Tank yapısı: Tank malzemesi yüksek kaliteli ithal SUS316L ve 5mm paslanmaz çelikten imal edilmiştir.
Damıtma kurtarma sistemi:}

^{Her yağlama noktasını zamanla yağlayın.
(2) Su yolu sisteminin bakımı
Temizleme bölümünde kullanılan su geri dönüşüm için kullanılır. Temiz suyun temizlendiğinden emin olmak için su deposundaki su her gün değiştirilmeli ve su deposu ve filtre cihazı ayda bir kez temizlenmelidir. Su spreyi, temizleme bölümü kapağındaki gözlem deliğinden izlenebilir. Herhangi bir tıkanma varsa, kapağı açmak için pompayı durdurun, su püskürtme memesini çıkarın ve temizledikten sonra kurulumu temizleyin.
(3) Şönt sisteminin bakımı
Üfleyicinin çalışmasını düzenli olarak kontrol edin, anormal ses olduğunda hemen durdurun ve kontrol için bakım departmanına bildirin. Hava girişinin filtre ızgarasını iki ayda bir temizleyin ve tozun hava yoluna çekilmesini ve camı kirletmesini önlemek için üfleyici odasını normal zamanlarda temiz tutun.
(4) Su yolu sistemi
Su yolu sistemi Şekil 3'te gösterilmiştir. İki set su tankı ve dört set sirkülasyon sistemi içerir. Deterjan deposu pH'ı 7 olan nötr bir cam temizleyici kullanmalı ve son cam durulama deiyonize su kullanmalıdır. Suyun kalitesi doğrudan arka camın yüzey temizliğini etkiler. Yıkama sıvısının sıcaklığı genellikle 30 ila 60 derece arasında kontrol edilir (su sıcaklığı ısıtma kontrol cihazı kullanıcı tarafından sağlanır).
(5) Rüzgar yolu sistemi
Şekil 4'te gösterildiği gibi, üfleyiciden gelen basınçlı hava üst ve alt soğuk hava bıçaklarına ayrı olarak gönderilir ve üst ve alt sıcak hava bıçakları ve cam düzlemi arasındaki mesafe ayarlanabilir. Camın kalınlığını değiştirirken, bunu ayarlamak gereklidir. boşluk.
(6) Kurulum ve ayar
1 Şantiye koşullarında 380V AC güç kaynağı, endüstriyel musluk suyu kaynağı ve drenaj çukuru bulunmalıdır.
2 Şekil 7'de gösterildiği gibi, besleme bölümü askısını, temizleme bölümü askısını, kurutma bölümü askısını, tahliye bölümü askısını, kontrol kabinini ve havalandırma kabinini doğru şekilde yerleştirin.}
