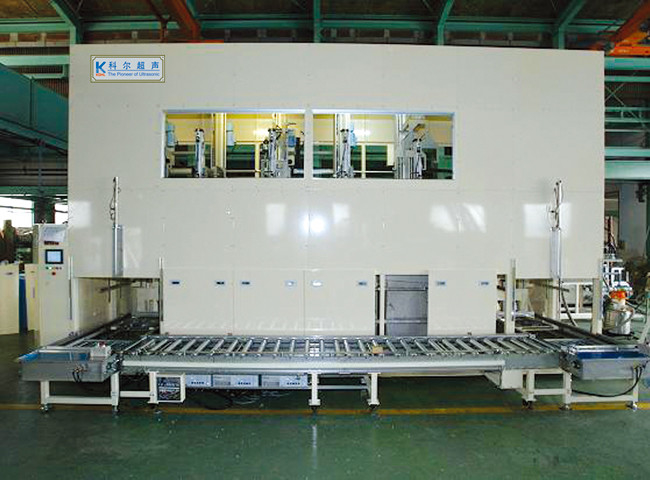

Özel Kuru Temizleme Ekipmanları, Titreşimli Plakalı Elektrikli Kuru Temizleme Makineleri

Özel Kuru Temizleme Ekipmanları, Titreşimli Plakalı Elektrikli Kuru Temizleme Makineleri

ekipman yapısı
Temizleme sistemi esas olarak ultrasonik jeneratör, ultrasonik transdüser, temizleme tankı, vakumlu kurutma sistemi, damıtma geri kazanım tankı, sirkülasyon filtrasyon sistemi, su ayırma sistemi, otomatik sıcaklık kontrol ısıtma sistemi, şantiye ve çerçeve, besleme ve boşaltma sistemi, hafif tip Multi-oluşur. kol manipülatörü, çıkarma sistemi, tamamen kapalı mahfaza, gözlem penceresi ve kontrol sistemi.

cihaz açıklaması
Temizleme makinesi otomatik bir temizleme cihazıdır. Temizleme işlemi programlanabilir bir mantık denetleyicisi (PLC) tarafından kontrol edilir. Yüksek kaliteli ithal 316L paslanmaz çelikten yapılmış ardışık dört ultrasonik temizleme tankı, hidrojen gazı giderici ultrasonik temizleme ve buharla temizleme süreklidir. Çalışma temizleme sistemi. Operatör temizleme sepetini iş parçası ile besleme ve taşıma zincirinin dış ucuna koyar, yani yükleme ve boşaltma ucu, giriş ve çıkış pnömatik kapısı otomatik olarak açılır ve besleme ve taşıma zinciri otomatik olarak temizleme sepetinin iç ucuna, yani yükleme ve boşaltma istasyonuna.

Aynı zamanda, giriş ve çıkışların pnömatik kapısı otomatik olarak kapanır ve çok kollu robot ön temizleme için temizleme sepetini ultrasonik kaba yıkama tankına gönderir ve ardından temizleme sepetini her işlem aşamasına sırayla gönderir, ve iş parçası çok aşamalı temizleme işlemine ve vakumla kurumaya tabi tutulur. Çok kollu manipülatör daha sonra temizleme sepetini besleme ve boşaltma konveyör zincirinin iç ucuna, yani yükleme ve boşaltma istasyonuna geri döndürür ve giriş ve çıkış portlarının pnömatik kapısı otomatik olarak açılır ve besleme ve taşıma zincir temizleme sepetini otomatik olarak dış uca, yani yükleme ve boşaltma ucuna gönderir. Giriş ve çıkışların pnömatik kapısı otomatik olarak kapanır, operatör temizleme sepetini yükleme ve boşaltma ucundan alır ve ardından bir temizleme işlemini tamamlamak için temizlenmiş iş parçasını temizleme sepetinden çıkarır.

1: Ultrasonik temizleme (ilk tank):
Etkili iç oluk boyutu: yaklaşık 500 × 400 × 400mm

Tank gövdesinin yapısı: Tank gövdesinin malzemesi yüksek kalitede ithal edilmiş SUS316L ve 2mm paslanmaz çelik plakadan imal edilmiştir. Deponun dibinde bir boşaltma vanası bulunur ve tabanda bir giriş tipi ultrasonik titreşim plakası bulunur. Şok levhasının dibinde, ayrılabilir bir paslanmaz çelik filtre ağı, harici bir paslanmaz çelik şamandıra tipi sıvı seviye göstergesi, otomatik bir sıvı seviyesi alarm sistemi ve arkada bir taşma portu bulunur. Her yuva için bir V oluğu tasarlayın. Aşırı safsızlıkların kolayca temizlenmesi için flanşlı bir cüruf portu ile donatılmıştır. Solventin eşit şekilde sirküle edilmesini sağlamak için bir sirkülasyon sistemi ile donatılmıştır.

Ultrasonik sistem: Ultrasonik jeneratör, transdüser, kablo vb.

Ultrasonik jeneratör: Ultrasonik jeneratör, Chengchengshan'ın kendini geliştirmesini benimsemiştir ve uzun ömürlüdür. Aşırı yük koruması, sıvı seviye frekansının otomatik takibi, tam dijital tarama ve diğer fonksiyonlar. Güç dönüşüm verimliliği% 95'in üzerine ulaşabilir ve güç çıkışı istikrarlı ve güvenilirdir.

dönüştürücü:

1. Dönüştürücü gücü: 50W / adet; dönüştürücü frekansı: 28KHz.
2. Japonya'dan ithal edilen "Bundo" gofret dönüştürücüsünü benimsemek;
3. Dönüştürücü yapıştırma işlemine giriş : Dönüştürücünün yapıştırma yüzeyi ilk önce yapıştırmadan önce kumlanır ve daha sonra vida ekim makinesi tarafından ekilir; bu nedenle, dönüştürücü bağlama sırasında özel bir yapıştırıcı ile yapıştırılmıştır. Transdüserin uzun çalışma saatleri boyunca düşmemesini sağlamak için vidalarla sıkılır.

Kablo: Ultrasonik jeneratörün yüksek frekanslı elektrik sinyali, ultrasonik dönüştürücüye kablo üzerinden iletilir. (Kablo uzunluğu gerçek duruma göre ayarlanabilir).
Çalışma sıcaklığı: 50 ~ 80 ° C (mevcut koşullara göre ayarlanabilir).

Sirkülasyonlu filtreleme sistemi: Patlamaya dayanıklı pompa, manometre ve paslanmaz çelik torba filtreden oluşur. Temizleme sıvısı, kendi kendine dolaşım oluşturmak için (hazne → Y bölmesi → pompa → filtre → paslanmaz çelik boru / küresel vana → temizleme tankı → depolama tankı) içinden geçer ve temizleme sıvısındaki yabancı maddeler süzülür.

Akış pompası ve sirkülasyon pompasının kaldırıcısının kuvveti, temizleme sıvısındaki askıya alınmış tozun alınmasını ve filtrasyon hassasiyetinin 10 ism olmasını sağlar (özel koşullara göre ayarlanabilir).

Isıtma kontrol sistemi: termokupl sıcaklık ölçümü, dijital ekran sıcaklık kontrolörü, sıcaklık kontrol aralığı: oda sıcaklığı 1 ~ 100 ° C ayarlanabilir, kilitlenebilir.
Düşük seviye koruma sistemi: Temizleme tankının sıvı seviyesi ayarlanan değerden düşük olduğunda, şamandıra tipi sıvı seviye kontrolü şamandıra anahtarına dokunur, tankın ve pompa güç kaynağının ısınmasını işaret eder ve keser.

Temizleme çözeltisi: hidrokarbon yıkama maddesi.

Diğer teknik gereklilikler: tank gövdesi yalıtım pamuğu ile kaplanmıştır ve cüruf ağzı, taşma deliği ve boşaltma deliği sağlanmaktadır.
