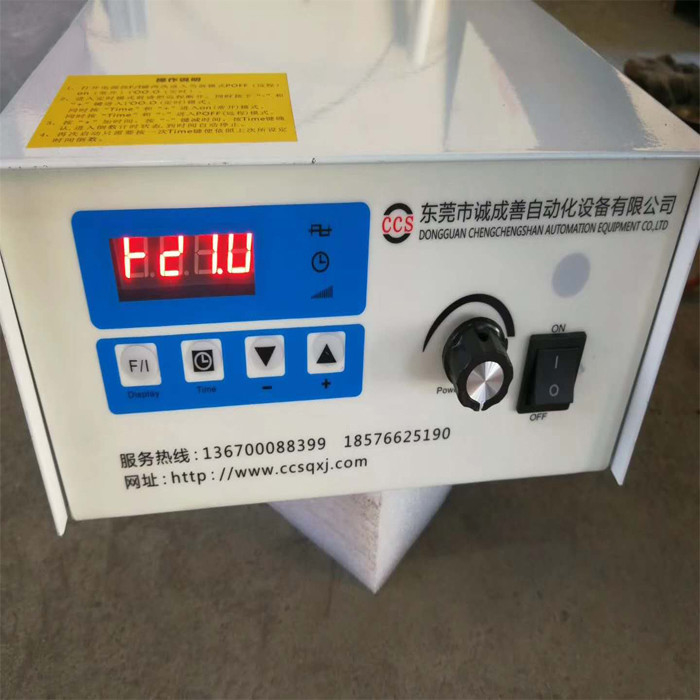

İzole Drive Ultrasonik Temizleyici Jeneratör, Sonik Frekans Jeneratörü Elektromanyetik

^{İzole Drive Ultrasonik Temizleyici Jeneratör, Sonik Frekans Jeneratörü Elektromanyetik}

^{1. Her bileşenle ilgili fonksiyonun kısa açıklaması:}

^{A, doğrultucu köprü: AC voltajını DC voltajına dönüştürür;}

^{B, ortak mod endüktans: harici güç kaynağını kirletmesini önlemek için devre çalışması tarafından oluşturulan yüksek frekanslı elektromanyetik dağınıklığı süzün.}

^{C, akım detektörü: hassas akım detektörü, giriş akımı sinyali, istikrarlı bir güç elde etmek için ana kontrol devresine şekillendirilmiş ve sağlanan yüksek hassasiyetli bir voltaj sinyaline dönüştürülür.}

^{D, Transistör: Dört adet yüksek güçlü IGBT transistörden oluşan faz kaydırmalı tam köprü mimarisi, DC voltaj sinyalini yüksek frekanslı bir AC voltaj sinyaline dönüştürür.}

^{E, sürücü devresi: yalıtılmış sürücü.}

^{F, yardımcı transformatör: şebekeyi düşük voltajlı alternatif akıma dönüştürür ve düzeltme ve filtrelemeden sonra, sinyal işleme bölümüne ve ekran kartı bölümüne verilir.}

^{G, frekans ince ayar: potansiyometrenin ayarlanması, jeneratörün frekans parametresini belirli bir dereceye kadar ayarlayabilir;}

^{H, akım ayarı: Giriş akımını bir dereceye kadar ayarlamak için bu potansiyometreyi ayarlayın, böylece çıkış gücünü değiştirin.}

^{I, akım seçim anahtarı: 1 ila 6 arasında 6 vitesle ayarlanabilir. 1-5'in geçerli referans olduğuna dikkat edin. Sayı ne kadar küçük olursa, geçerli referans o kadar büyük olur. 6, bir akım çarpan anahtarıdır. Örneğin, akım 2 olduğunda, akım 2A'dır ve 5 ve 6 eşzamanlı olarak açıldığında, çıkış 4A'dır.}

^{J, İndüktörler 1 ve 2, indüktör l'e karşılık gelen indüktansın R11, R12, R13, R14, R15; indüktör 2'ye karşılık gelen endüktans R1, R2, R3, R4, R5'tir; Sayı büyüdükçe endüktans da artar. İkisinin indüktanslarının toplamı, toplam endüktanstır. Hata ayıklama yaparken, indüktör öncelik alma prensibine dayanmalıdır.}

^{K, transformatör dönüş oranı oran seçimi: RA ve RB, RA, RB'den düşüktür, genel olarak, RA sarı seramik dönüştürücüler için uygundur, RB siyah seramik dönüştürücüler için uygundur.}
