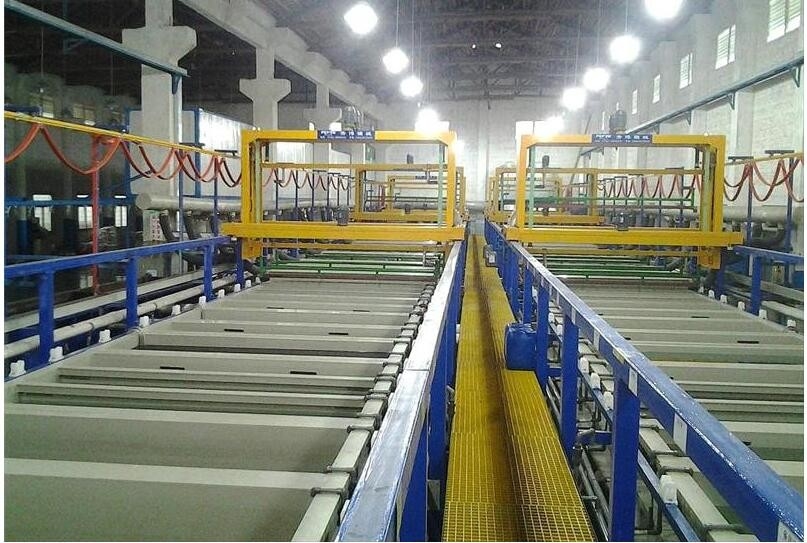

Portal çok kollu anotlama ekipmanının egzoz ekipmanına giriş:
Saflaştırma prensibi: Egzoz gazı arıtma ekipmanının seçimi, egzoz gazının yapısına, işlem hacmine ve işlem gereksinimlerine göre belirlenir. Egzoz gazı kirliliği emisyonunu sağlamak için, zararsız ve temiz bir üretim süreci oluşturmak hedefimizdir. Ekipman, yüksek verimlilik, düşük maliyet ve düşük enerji tüketimi ile bir proses akışı oluşturmak için optimize edilmeli ve birleştirilmelidir.

Egzoz gazı arıtma ekipmanının çalışma prensibi gazdaki kirleticileri ayırmak ve gazı arındırmak amacıyla onları zararsız maddelere dönüştürmektir. Diferansiyel temas karşı akım tipine aittir ve kule gövdesindeki salmastra, gaz-sıvı iki fazlı temas için temel koşuldur. Aşırı gaz ve sıvı akışını önlemek için yeterince geniş bir alan sağlar. Emme atıkları egzoz gazının arıtılması için ana ortamdır. Doğası ve ilerlemesi, farklı egzoz gazlarının doğasına göre seçilir. Birim gaz tüketimi, emicinin sürtünme akışının inert gaza olan oranı hesaplanarak belirlenir. Egzoz gazı, hava kanalı tarafından emilir ve salmastra hurdasından aşağıdan yukarıya doğru geçer. Dolaşımdaki emici, sıvı dağıtıcıdan kulenin tepesinden geçer, paketleme hurdalarına düzgün şekilde püskürtülür, paketleme hurdasının yüzeyinden aşağı akar ve dolaşım suyu tankına girer. Yukarı akış ve inen emici, salmastra ile temas etmediğinden, yükselen gaz akışının akışkanlığı azalmakta ve azalmakta ve deşarj gereksinimine kolonun tepesinden ulaşılmaktadır.

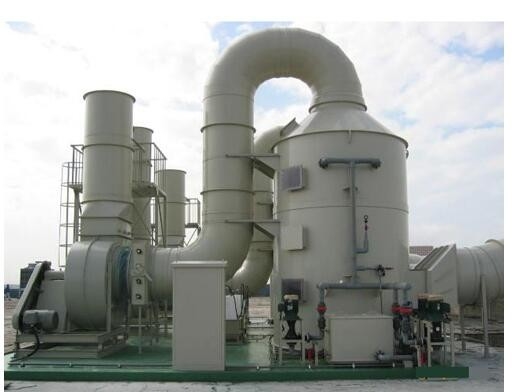

İkincisi, arıtma kulesinin temel bileşimi:
1. Egzoz davlumbazı ve hava kanalı;
2, kule gövdesi;
3. Püskürtme temizleme cihazı;
4. Kontrol sistemi;

Üçüncüsü, ekipmanın ana yapılandırma gereksinimleri:
1, parametrelerin kullanımı: AC220V / üç fazlı dört telli / 60HZ, güç ≥ 27KW.
2. Kule gövdesi:
Kule gövdesinin büyüklüğü ¢ 2200 × 4500mm'dir.
Mm 10mm kalınlığında PP plaka, hiçbir deformasyon, sızıntı, iyi korozyon direnci ve güzel bir görünüm elde edilmiştir.

• Birinci kat, püskürtme için bir su deposu ile donatılmıştır.
• Balgam boşaltma deliğine gaz işleminin kalitesini tespit etmek için bir tespit deliği verilir.
• Kulenin içi bir egzoz balonu ile doldurulur ve balon 300 mm veya daha fazla kalınlıkta doldurulur.

3. Yağmurlama:
 Boru: Püskürtme borusu ¢ 1 "PVC boru, püskürtme borusu ¢ 2" PVC boru.
 meme: POM spiral meme, büyük akışlı, değiştirilmesi kolay ve benzeri.
 püskürtme pompası: kimyasal santrifüj pompası, güç: 5HP.

4. Kontrol kısmı:
Box Kontrol kutusu mm2.0mm A3 plaka bükülmesinden yapılmıştır ve yüzey püskürtülür ve işlenir, ki bu güzel ve cömerttir.
Her yükün start ve stop butonları, ses ve ışık alarm kurulumunun temiz ve kullanımı kolay olmalıdır.
 Aşırı ısınma ve aşırı akım koruması ve otomatik alarm cihazı ile.
 Kontrol kutusu yetkisiz personelin kontrol kutusunu istediği zaman açmasını önlemek için kilitlenir.

5, pompalama borusu:
Taslak davlumbazı, tümü sert boru ile egzoz ana borusuna bağlı olan işlem gereksinimlerine göre tasarlanır; Egzoz ana borusu ara yüzü ayırır ve egzoz gazı emisyon konsantrasyonunun ve egzoz gazı hacminin GB21900-2008 “Elektrokaplama Kirletici Emisyon Standardı” na ulaşmasını sağlamak için harici egzoz fanı monte edilir egzoz borusu 15 metreden az değil. Egzoz borusunun kurulumunun sağlam, güvenilir ve emniyetli olmasını sağlamak için makul bir montaj yöntemi tasarlayın. Havalandırma borusu, deforme olmayan 6 mm PP plakadan yapılmıştır, yüksek mukavemete, iyi korozyon direncine ve sızıntıya sahip değildir. Egzoz borusu, ucun en alçak noktasında bir sıvı tahliye portu ile sağlanır ve boru, asit bazlı kapsamlı atık su tahliye borusuna bağlanır.

Egzoz borusu üretim hattının üstünde bulunur. Tasarım makul ve makul. Egzoz menfezinin pozisyonu, ebadı, branş borusu ve ana borusu düzgün, güzel ve uyumlu bir şekilde düzenlenmiştir. Depodan yayılan zamanında ve tamamen tükenmiş egzoz gazını sağlamak için iyi bir havalandırma etkisine sahiptir.

Pip Uzun boru hatları için, havalandırma kanalının basınç kaybı çok büyüktür ve ağın sonunda zayıf hava çekimi ile sonuçlanır. Üretim hattının taslaklarını temelde aynı yapmak için, etkili bir kanal düzenine sahip olmak ve her bir emme kolu borusunda temin edilmesi gerekir. Hava hacmi ayarlama cihazı, tüm üretim hattının yorucu etkisini sağlamak için, dışarı atılan havanın miktarını ayarlayabilir.
 Egzoz borusunun toplam uzunluğu mm900 mm'dir.
 Egzoz borusu sabitleme braketi 40 * 40 * 4.0mm galvanizli açılı çelik kullanır ve yüzeye epoksi reçine ile püskürtülür.
