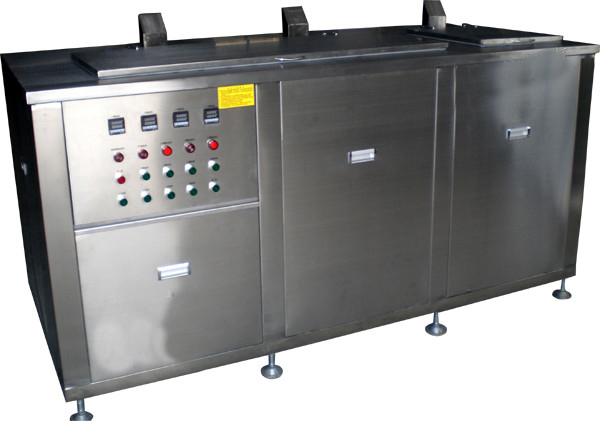

Hassas Otomatik Temizleme Sistemi Elektronik Bileşenler Üç Yuvalı 20KHz Frekans

Hassas Otomatik Temizleme Sistemi Elektronik Bileşenler Üç Yuvalı 20KHz Frekans

Ultrasonik temizleme prensibi nedir?
Ultrasonik temizleme makinesi, ultrasonik jeneratör tarafından 20KHz frekansından daha yüksek salınım sinyalini dönüştürür ve daha sonra sıvıdaki ses radyasyonunu temizlemek için ultrasonik dönüştürücünün (şok) ters piezoelektrik etkisiyle yüksek frekanslı mekanik titreşim enerjisine dönüştürür. Temizleme sıvısı molekülleri titrer ve sayısız küçük delik ve kabarcık oluşturur. Üstelik ultrasonik dalga yayılımının yönü boyunca negatif basınç bölgesinde oluşur ve büyür, ve binlerce atmosfer arasında yüksek basınçlı püskürtme oluşturmak için pozitif basınç bölgesinde anında kapanır ve ölçeğe etki eden sayısız mikro-yüksek basınçlı şok dalgası oluşturur. boru hattının kirleri ve parçalanması. . Buna ultrasonik temizlemede "kavitasyon etkisi" denir. Bakır boru ultrasonik temizleme makinesi "kavitasyon etkisi" teknolojisine dayanarak çalışır. "Kavitasyon etkisinden", bir sıvıya yüksek frekans (ultrasonik frekans), yüksek yoğunluklu ses dalgaları uygulanarak deliklerin ve baloncukların üretildiği bilinmektedir. Bu amaçla, bakır borulu ultrasonik temizleme makinesinin bileşimi aşağıdaki iki temel bileşene sahip olmalıdır: yüksek frekanslı, yüksek voltajlı, yüksek güçlü elektrik sinyalleri için bir ultrasonik jeneratör ve elektrik enerjisini mekanik enerjiye dönüştürebilen bir elektrik enerjisi enerji (yani, piezoelektrik ters performans) ve sıvının içinden geçer. Boru hattı yüksek ses yoğunluğu dönüştürücü.

Elektronik bileşenler için ultrasonik temizleme makinesi avantajları:

1. Ultrasonik temizleme, temizlenmekte olan parçaların yüzeyinin temizliğini büyük ölçüde artırabilir. Verilere göre, ultrasonik temizleme etkisi% 100 ise, fırçalama (kimyasal reaktifler kullanarak)% 90, buharlı temizlik (kimyasal çözücü)% 35, çözücü basınçlı temizleme% 30 ve çözücü daldırma 15'tir. %.

2. Temizleme hızı hızlıdır ve iş verimi yüksektir; bu da temizlik işleminin emek yoğunluğunu, özellikle ultrasonik temizliğe uygun olan büyük hacimli küçük parçaları (veya parçaları) büyük ölçüde azaltır. Ultrasonik temizleme makinesinin uygulanması, temizleme işleminin ve işlemin uygulanmasını kolaylaştırır. Sürekli otomasyon Örneğin: Ana güç bileşeni olarak IGBT olan ultrasonik temizleme makinesi (frekans 20-50KHZ), devresi basitleştirilmiştir, tüm makine yüksek güvenilirliğe sahiptir, verim% 90'a ulaşabilir, güç faktörü 0,95'in üzerindedir, hacim küçüktür , ağırlık hafiftir, güç ayarlanabilir. Ve frekans izleme, tarama, esnek çalışma, özellikle tek makinenin gücü 5KW'dan daha yüksek bir seviyeye ulaşabilir, bu da büyük ölçekli ultrasonik temizlik için büyük öneme sahiptir.

3. Diğer temizlik işlemleriyle temizlemeye uygun olmayan kırılgan nesneler veya parçalar veya parçalar (veya parçalar)

dar bir boşluk ve şekil yapısındaki deliklerle, ultrasonik temizleme ile temizlenebilir. İlk tank: ultrasonik yıkama tankı

İlk slotu örnek olarak alarak, aşağıdakiler tanıtıldı:
1. Ana tank gövdesi:
(1) Etkili iç oluk boyutu: 600 × 400 × 400L × W × H mm, etkili yükseklik 400MM
(2) Tank gövdesi SUS304 2.0mm paslanmaz çelik sacdan imal edilmiştir.
(3) toplam tahliye içine su vanası, tahliye vanası, lağım suyu;
(4) Temizlik maddesi: belediye suyu + yağ giderme tozu
2. Ultrason sistemi:
(1) Ultrasonik frekans: 40KHZ;
(2) Ultrasonik güç: 1200W
(3) Ultrasonik vibratör: 24 adet, 50W / sadece, daldırılmış ultrasonik titreşim plakası, sia plaka kalınlığı SUS 2.0MM paslanmaz çelik levha, tankın altına monte edilmiş, vibratörün çekirdek kısmı, Japonya "Benduo" marka çipini benimser, şok plakası Yüzey dayanıklılık için sert krom kaplamalıdır.
3. Isıtma sistemi:
(1) Tank gövdesinin yan tarafına monte edilmiş bir ısıtma borusuyla ısıtma,
(2) Isıtma gücü 4KW.
(3) Sıcaklık kontrol cihazı markası Omron markasını ve ekran modunu benimser: dijital ekran.
